Hey Leute,

ich hab ein Problem bei dem Bsp 7.6-14 und zwar wurde zweimal 1,2m in der Angabe gewählt, sodass ich nicht weiß, wann ich was bei den Berechnungen einsetzen muss

hier das Bsp online auf Seite 11:
http://www.map.boku.ac.at/uploads/media ... .2011_.pdf

wenn ich jetzt für 1,7 sage es ist a; 1,6=b; 5,5=f; 1,2=d und 1,2=e wärs super, wenn mir jemand sagen könnte, was ich zb wenn ich mir A ausrechnen möchte, einsetzen muss:
A=-F4*(f-d oder e?)-F3*(b-d oder e?)+F2*d?-A*(d+e)+F1*(a+d oder e?)=0
genauso ratlos bin ich, wenn man sich B, MA, MB, M1-M4 ausrechnen soll

Wär super, wenn mir das wer erklären könnte

Lg

Hey,

Du musst immer den Abstand der Kraft zum Momentenpol nehmen, also:

a = 1,7 (F1 zu F2)
b = 1,6 (F2 zu F3)
f = 5,5 (F2 zu F4)
d = 1,2 (von A zu F2; links)
e = 1,2 (von B zu F2; rechts)
---------------------------------------
Summe aller Momente um B = 0:

0 = - F4*(f-e) - F3*(b-e) - FA*(d+e) + F1*(a+e) + F2*e

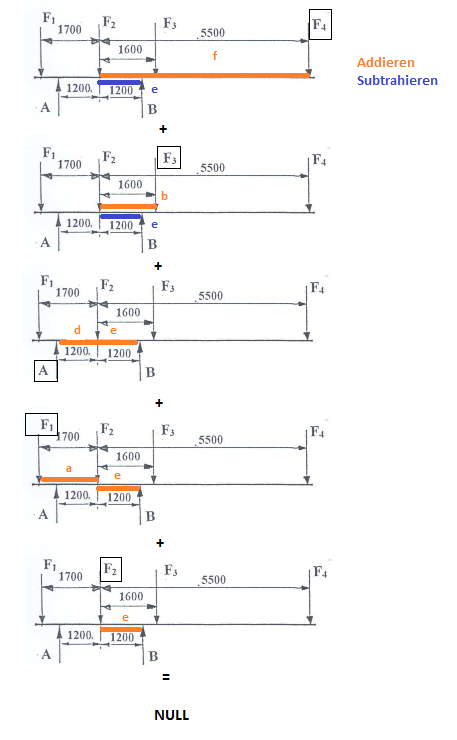

Oder bildlich:


Wenn du noch hilfe bei den anderen Kräften brauchst, gib Bescheid

dann müsste für Momentenpol B:
0=-F4*(f+e)-F3*(b+e)+B*(d+e)-F2*e+F1*(a-e) stimmen oder?

und zur Kontrolle die Biegemomente:
MA= -F1*(a-e) oder MA=-F2*e-F3*(e+b)-F4*(e+f)+B*(d+e)
MB=-F3*(b-e)-F4*(f-e) oder MB=-F1*(a+e)-F2*e+A*(d+e)
M1=F2*a+F3*(a+b)+F4*(a+f)-A*(a-d)-B*(a+e)
M2=F1*a-A*d oder M2=F4*f+F3*b-B*e
M3=F1*(a+b)+F2*b-A*(b+d)-B*(b-e)
M4=F1*(a+f)+F2*f+F3*(f-b)-A*(f+d)-B*(f-e)

Das passt gar nicht
1. bei "Summe aller Momente um B", darf (B) selbst nicht vorkommen; meinst du FA? Dann stimmts ^^
2. Subtrahierst und addierst du meistens genau falsch herum

z.B: bei F2
Der Abstand zwischen der Kraft und Punkt (B) ist laut Abbildung eindeutig 400 lang, also 1600-1200, also "b-e"


Pol B: 0 = - F4*(f-e) - F3*(b-e) - FA*(d+e) + F1*(a+e) + F2*e
Pol A: 0 = - F4*(f+d) - F3*(b+d) + FB*(d+e) +F1*a-d) - F2*d

Kann mir vll jemand bei Bsp. 4.3-5, 4.5-3 und 5.2-1 weiterhelfen???

Danke Andi, ich meinte natürlich Momentenpol A, hab mich da verschrieben. Die Biegemomente stimmen so wie ichs geschrieben hab?

Ich hab mir jetzt nur MA anschaut, da hast du d/e ein paar Mal vertauscht, sonst passen die beiden Formel, also wirst du es schon verstanden haben

MA = - F1*(a-d), oder
MA = - F2*d - F3*(d+b) - F4*(d+f) + B*(d+e)

Wo liegt das Problem bei den Beispielen?

bei 4.3-5 versteh ich nicht wie man auf F1Y und F2Y kommt.
bei 4.5-3 ist da das u0=0,2 gegeben oder wie kommt man da sonst drauf?
bei 5.2-1 komm ich nicht auf das l2
DANKE für die hilfe!!!!
